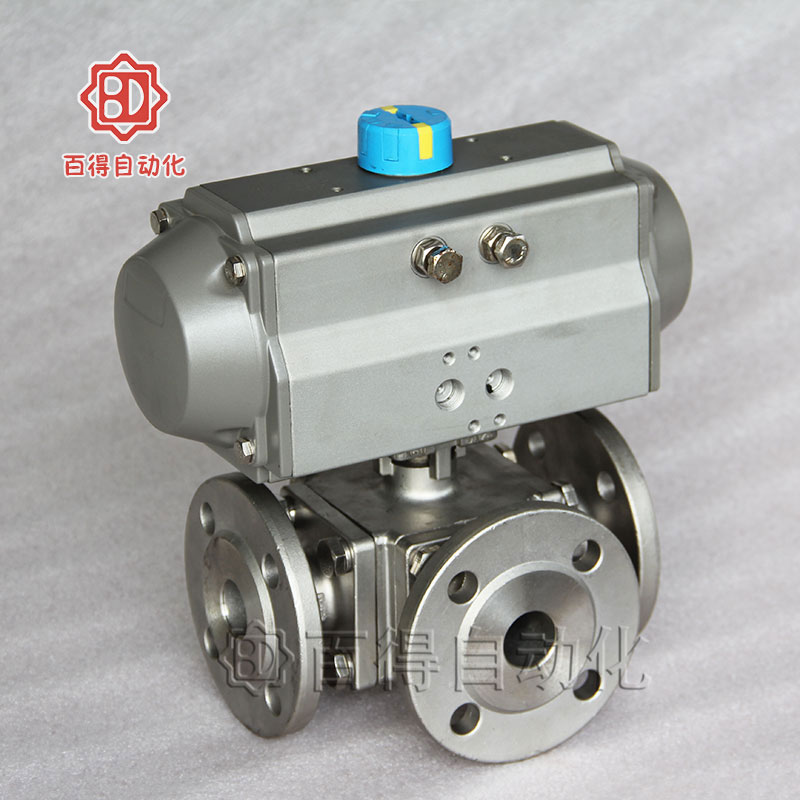

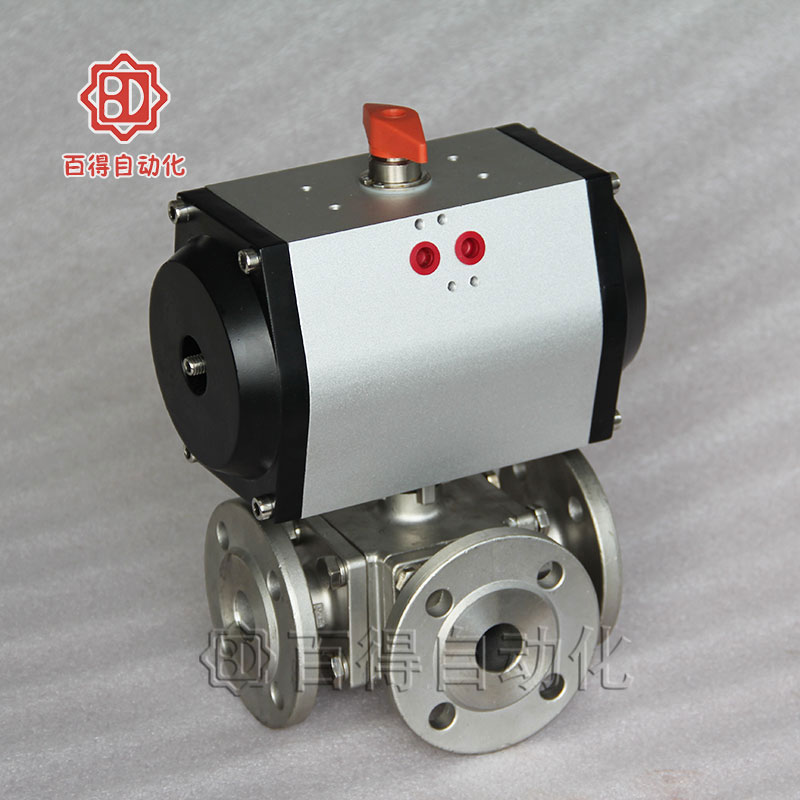

氣動三通球閥是由氣動執行器連接三通球閥組成，三通球閥可分為T型和L型。固定式氣動球閥可配閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作。
產品參數
|
氣動三通球閥技術參數
|
|
公稱通徑
|
DN15～50mm
|
|
連接方式
|
法蘭
|
|
執行器配置
|
AT、GT、AW、G型
|
|
氣缸形式
|
雙作用、單作用（彈簧復位）
|
|
控制方式
|
換向、分流
|
|
公稱壓力
|
16、25bar（如需更高壓力訂貨時請注明）
|
|
氣源壓力
|
4~7bar
|
|
介質溫度
|
W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
|
|
環境溫度
|
標準型:-20~80℃
|
|
閥體材質
|
碳鋼（C）、不銹鋼（P4、P6）
|
|
密封材質
|
聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）
|
安裝尺寸
|

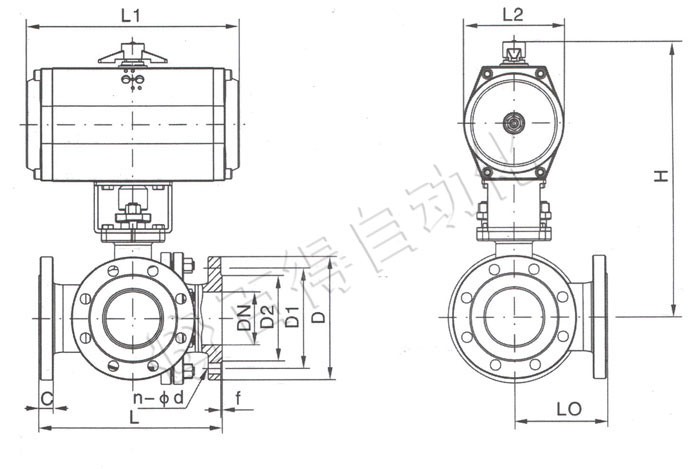

氣動三通球閥主要外形連接尺寸Q64(4、5）（F、N、P)-1.6MPa
|
|
公稱通徑DN
|
外形尺寸
|
連接尺寸
|
執行器型號雙作用
|
|
L
|
L0
|
L1
|
L2
|
H
|
D
|
D1
|
D2
|
C
|
氣動高
|
f
|
n-φd
|
|
15
|
150
|
75
|
140
|
70
|
166
|
95
|
65
|
46
|
14
|
118
|
2
|
4-φ14
|
GT63
|
|
20
|
150
|
75
|
165
|
83
|
183
|
105
|
75
|
56
|
16
|
130
|
2
|
4-φ14
|
GT75
|
|
25
|
180
|
90
|
182
|
91
|
196
|
115
|
85
|
65
|
16
|
138
|
2
|
4-φ14
|
GT83
|
|
32
|
200
|
100
|
209
|
100
|
217
|
140
|
100
|
76
|
18
|
147
|
3
|
4-φ18
|
GT92
|
|
40
|
220
|
110
|
222
|
120
|
245
|
150
|
110
|
84
|
18
|
170
|
3
|
4-φ18
|
GT110
|
|
50
|
240
|
120
|
294
|
120
|
253
|
165
|
125
|
99
|
20
|
170
|
3
|
4-φ18
|
GT118
|
|
65
|
260
|
130
|
284
|
137
|
283
|
185
|
145
|
118
|
20
|
190
|
3
|
4-φ18
|
GT127
|
|
80
|
280
|
140
|
364
|
172
|
328
|
200
|
160
|
132
|
20
|
228
|
3
|
8-φ18
|
GT143
|
|
100
|
320
|
160
|
378
|
172
|
338
|
220
|
180
|
156
|
22
|
228
|
3
|
8-φ18
|
GT160
|
|
125
|
380
|
190
|
418
|
224
|
418
|
250
|
210
|
184
|
22
|
285
|
3
|
8-φ18
|
GT190
|
|
150
|
440
|
220
|
782
|
280
|
383
|
285
|
240
|
211
|
24
|
240
|
3
|
8-φ22
|
AW-17
|
|
200
|
550
|
275
|
888
|
280
|
410
|
340
|
295
|
266
|
24
|
240
|
3
|
12-φ22
|
AW-20A
|
