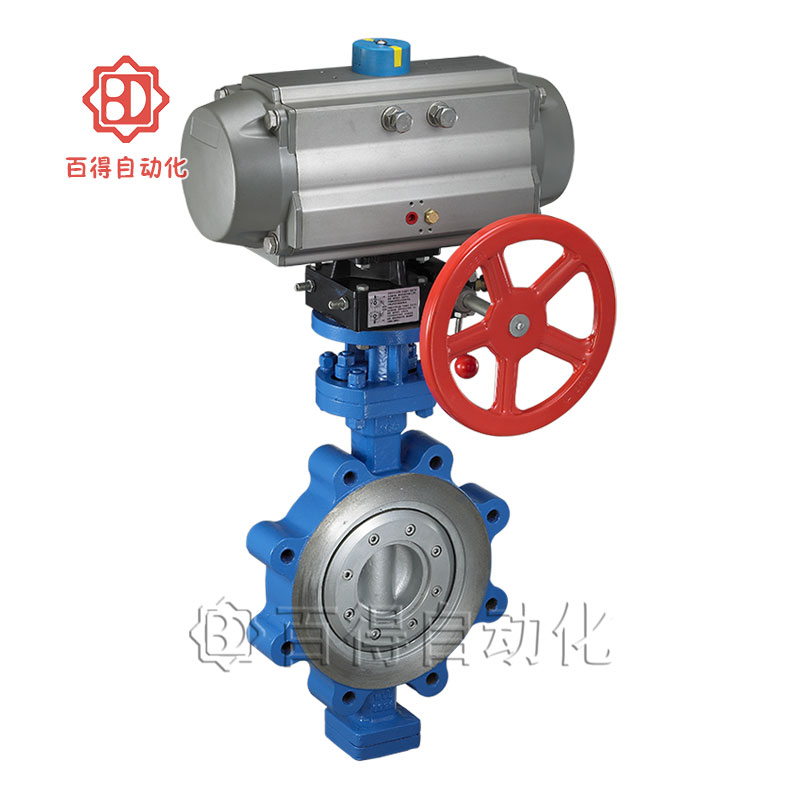

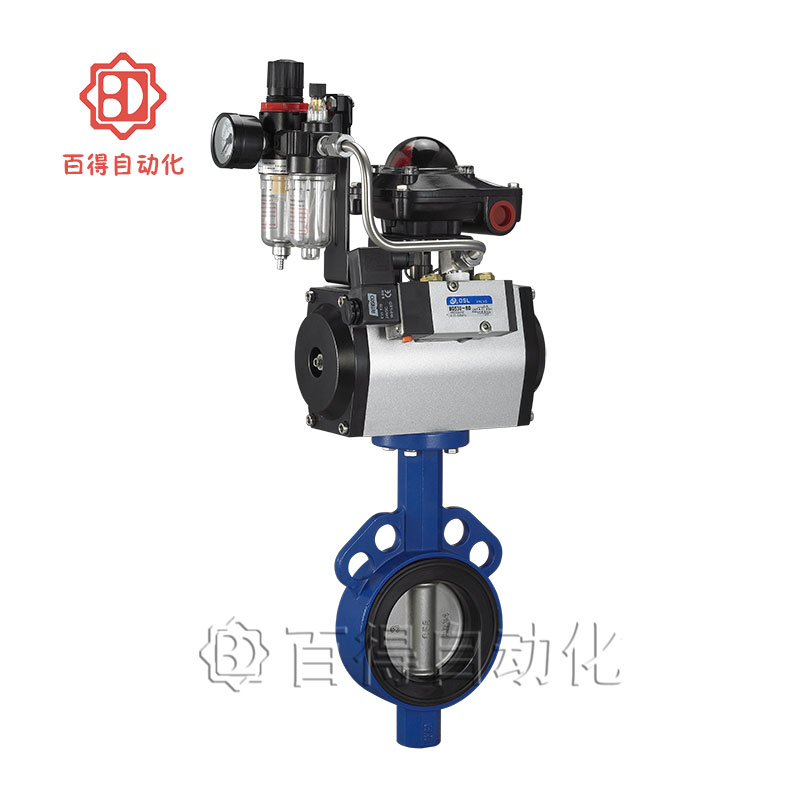

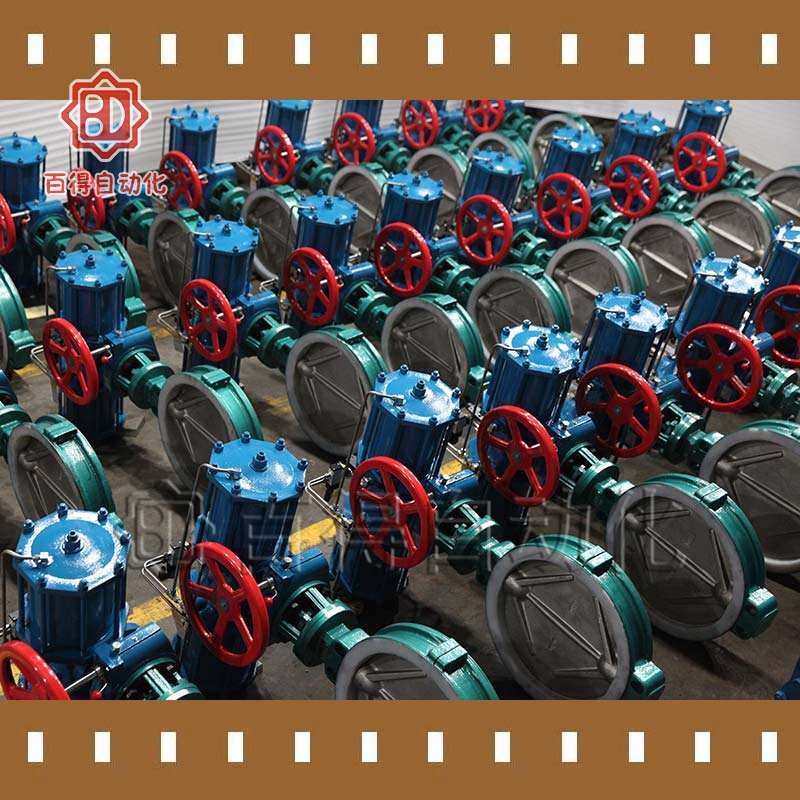

氣動對夾式蝶閥由對夾蝶閥與氣動執行器組成。對夾蝶閥的結構長度較短，依靠兩側管道的法蘭來連接，一般用于空間狹窄或管道之間比較短的場所。氣動執行器利用壓縮空氣為動力源驅動蝶閥啟閉，可作遠距離集中控制或就地控制。廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
產品參數
氣動對夾式蝶閥技術參數
|
|
公稱通徑
|
DN50~1800mm
|
|
連接方式
|
對夾式
|
|
執行器配置
|
AT、GT、AW、G型
|
|
氣缸形式
|
雙作用、單作用（彈簧復位）
|
|
控制方式
|
開關型、調節型、三段式（開度可調）
|
|
公稱壓力
|
6、10、16bar（如需更高壓力訂貨時請注明）
|
|
氣源壓力
|
4~7bar
|
|
介質溫度
|
W1:-40~180℃、W5：-20~80℃、W7：-40~160℃
|
|
環境溫度
|
標準型:-20~80℃
|
|
閥體材質
|
鑄鐵（Q）、碳鋼（C）、不銹鋼（P4、P6）
|
|
密封材質
|
丁晴橡膠（X）、聚四氟乙烯（F）、全內襯聚四氟乙烯（F46）
|

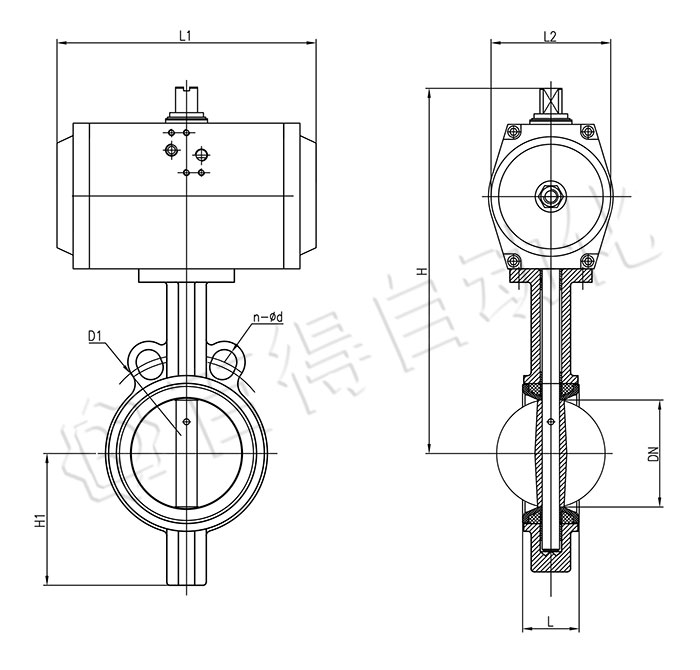

安裝尺寸
|
氣動對夾軟密封蝶閥主要外形及連接尺寸D671（X、J、F、F4)-0.6、1.0MPa
|
|
公稱通徑DN
|
外形尺寸
|
連接尺寸
|
執行器型
號
雙作用
|
|
L
|
L1
|
L2
|
H
|
H1
|
D
|
D1
|
氣動高
|
n-Φd
|
|
50
|
43
|
140
|
70
|
263
|
80
|
165
|
125
|
118
|
4-Φ18
|
GT63
|
|
65
|
46
|
140
|
70
|
277
|
89
|
185
|
145
|
118
|
4-Φ18
|
GT63
|
|
80
|
46
|
165
|
83
|
283
|
95
|
200
|
160
|
130
|
4-Φ18
|
GT75
|
|
100
|
52
|
182
|
91
|
330
|
114
|
220
|
180
|
138
|
4-Φ18
|
GT83
|
|
125
|
56
|
209
|
100
|
353
|
127
|
250
|
210
|
147
|
4-Φ18
|
GT92
|
|
150
|
56
|
222
|
120
|
382
|
139
|
285
|
240
|
170
|
4-Φ22
|
GT110
|
|
200
|
60
|
284
|
137
|
442
|
175
|
340
|
295
|
190
|
4-Φ22
|
GT127
|
|
250
|
68
|
378
|
172
|
525
|
203
|
395
|
350
|
228
|
4-Φ22
|
GT160
|
|
300
|
78
|
418
|
224
|
619
|
242
|
445
|
400
|
285
|
4-Φ22
|
GT190
|
|
350
|
78
|
452
|
224
|
673
|
267
|
505
|
460
|
285
|
4-Φ22
|
GT210
|
|
400
|
102
|
593
|
135
|
705
|
309
|
565
|
515
|
185
|
4-Φ22
|
BAW13
|
|
450
|
114
|
782
|
190
|
774
|
328
|
615
|
565
|
240
|
4-Φ26
|
BAW17
|
|
500
|
127
|
782
|
190
|
880
|
361
|
570
|
620
|
240
|
4-Φ26
|
BAW17
|
|
600
|
154
|
888
|
190
|
1020
|
459
|
780
|
725
|
240
|
4-Φ30
|
BAW20A
|
|
700
|
165
|
1098
|
235
|
1082
|
520
|
895
|
840
|
285
|
4-Φ30
|
BAW20
|
|
800
|
190
|
1309
|
310
|
1199
|
591
|
1015
|
950
|
360
|
4-Φ33
|
BAW25
|
